真空爐真空度只能抽到-2的原因分析

作者:河南鴻爐來源：原創 發表時間：2025-05-23 09:55:13

針對真空爐真空度只能抽到-2（假設單位為×10?² Pa，即100 Pa量級）的問題，需從設備性能、工藝操作、泄漏檢測及維護策略等維度進行系統分析。以下是具體分析與改進建議：

一、真空度不足的可能原因

1、真空系統硬件限制

①泵組配置不足：
若真空爐僅配置單級機械泵（極限真空度約10?¹ Pa），無法滿足高真空需求（通常需10?³ Pa以下）。
②前級泵與擴散泵不匹配：
擴散泵需前級泵（如羅茨泵）提供10?¹ Pa以下的前級真空，若前級泵能力不足，擴散泵無法正常工作。
案例：某實驗室真空爐僅使用機械泵，真空度僅達5×10?² Pa，更換為機械泵+羅茨泵組合后，真空度提升至5×10?? Pa。

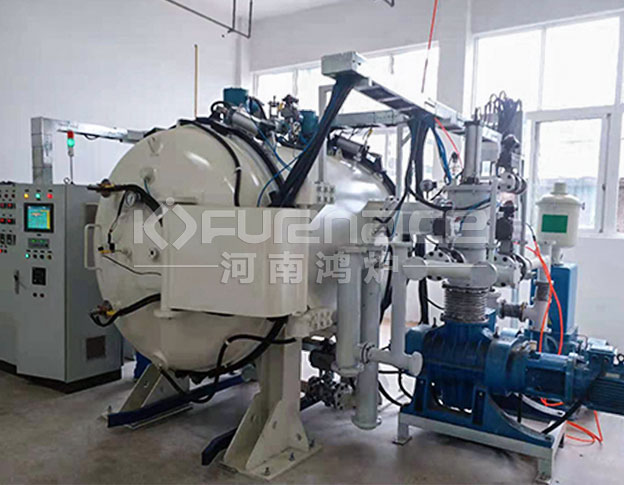

高真空熱處理爐圖片點擊查看更多爐型

2、泄漏問題

①法蘭密封失效：
O型圈老化、密封面劃傷或緊固力不足會導致泄漏。
②焊縫或管道裂紋：
爐體焊縫缺陷或真空管道微裂紋可能成為泄漏源。
③案例：
某真空爐泄漏率檢測顯示，法蘭處泄漏量達1×10?² Pa·L/s，更換O型圈后泄漏率降至5×10?? Pa·L/s。

3、材料放氣

①爐內材料污染：
爐內壁、工裝夾具或待焊件表面殘留油污、水分或有機物，高溫下會持續放氣。
②案例：
某鋁合金釬焊爐因石墨夾具未清洗，真空度在400℃時從5×10?³ Pa升至2×10?² Pa。

4、真空計校準誤差

①熱偶真空計讀數偏差：
熱偶真空計在低真空段（1-10?¹ Pa）精度較高，但在高真空段（<10?² Pa）需依賴電離真空計。若未切換真空計，可能導致讀數不準確。
②案例：
某設備在10?³ Pa時仍使用熱偶真空計，實際真空度已達5×10?? Pa（通過電離真空計校準）。

二、診斷與檢測方法

1、分段檢測法

①隔離泵組：
關閉爐體與泵組的連接閥門，觀察真空度變化。若真空度快速回升，說明爐體或管道泄漏；若回升緩慢，可能是泵組性能問題。
②噴氦檢測：
使用氦質譜檢漏儀對法蘭、焊縫等部位噴氦氣，定位泄漏點。

2、材料放氣測試

①升溫曲線監測：
記錄真空度隨溫度的變化曲線。若真空度在某一溫度點（如200℃）突然下降，說明該溫度下材料開始放氣。
②預抽真空處理：
對待焊件進行預抽真空（如100℃保溫2h），減少高溫下的放氣量。

3、真空計校準

交叉驗證：使用不同原理的真空計（如熱偶真空計、電離真空計、皮拉尼真空計）對比讀數，確認是否存在校準誤差。

三、改進措施與優化方案

1、升級真空系統

①增加泵組配置：
對于高真空需求（<10?³ Pa），建議采用“機械泵+羅茨泵+擴散泵”或“機械泵+分子泵”組合。
②優化管道設計：
縮短真空管道長度，減少彎頭數量，降低氣體流動阻力。
③案例：
某真空爐升級為分子泵后，極限真空度從8×10?² Pa提升至6×10?³ Pa。

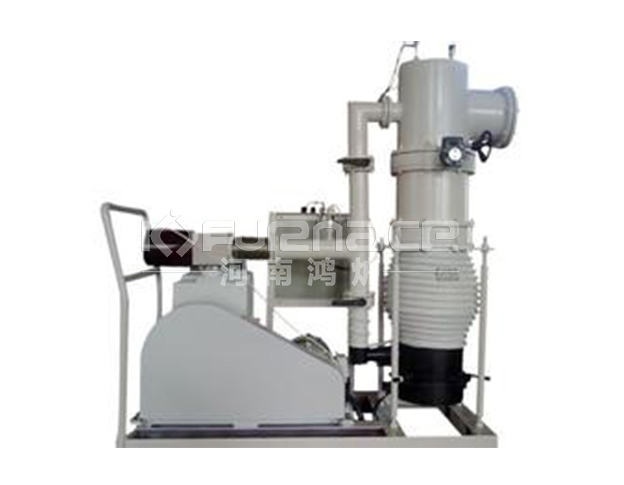

分子泵圖片

2、泄漏修復

①更換密封件：
選用耐高溫、低放氣率的氟橡膠或全氟醚O型圈。
②焊縫補焊：
對爐體或管道焊縫進行X射線探傷，修復裂紋或氣孔。
③緊固力控制：
采用扭矩扳手按規范緊固法蘭螺栓，避免過緊或過松。

3、材料預處理

①清洗工藝：
金屬件：堿洗（NaOH 50g/L，60℃）→酸洗（HNO? 30%，室溫）→去離子水沖洗→烘干。
非金屬件（如石墨）：高溫烘烤（800℃，2h）去除吸附氣體。
②工裝改進：
采用低放氣率材料（如304不銹鋼）替代普通碳鋼。

4、操作規范優化

①分階段抽真空：
粗抽階段（大氣壓至10 Pa）：使用機械泵。
精抽階段（10 Pa至目標真空度）：切換至擴散泵或分子泵。
②延長保溫時間：
在目標真空度下保溫30min以上，確保材料放氣完成。

四、維護與預防策略

1、定期檢漏
每月一次：使用氦質譜檢漏儀對關鍵部位（如法蘭、觀察窗）進行檢測。
每半年一次：對真空系統進行整體保壓測試（充入干燥氮?dú)庵?.1 MPa，24h內壓降≤5%）。

2、真空計校準
每年一次：送計量機構校準真空計，確保讀數準確。
操作培訓：要求操作人員熟悉不同真空計的適用范圍（如熱偶真空計適用于低真空，電離真空計適用于高真空）。

3、備件管理
儲備關鍵備件：如O型圈、真空泵油、擴散泵油等，避免因備件缺失導致停機。
建立維護檔案：記錄每次維修、更換備件及真空度測試數據，便于追溯問題。

五、總結與建議

1、短期措施：
優先檢查泄漏點（如法蘭、焊縫）和材料放氣問題，通過噴氦檢測和升溫曲線監測定位故障。
2、中期措施：
升級真空泵組（如增加羅茨泵或分子泵），優化管道設計，提升系統極限真空度。
3、長期策略：
建立規范的維護保養制度，定期校準真空計，加強操作人員培訓，確保設備穩定運行。

通過系統排查與針對性改進，真空爐真空度可從-2（100 Pa量級）提升至-4（10?² Pa量級）甚至更高，滿足鋁合金真空釬焊等高真空工藝需求。
