一、核心定義與工作原理iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
真空管式退火爐是一種“細長爐膛+內置爐管”結構的間歇式熱處理設備,專為小批量、高均勻性或氣氛/真空保護退火而設計。與箱式爐相比,它更擅長“細長件、粉體、薄膜、線材”的連續或半連續退火,也更容易實現真空、惰性/活性氣氛以及快速升降溫。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
一、管式真空退火爐的結構特點:iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
①爐管(石英、剛玉、耐熱鋼或碳化硅)貫穿整個加熱區,樣品置于爐管、或放置于瓷舟、石墨舟內推入爐管。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
②加熱元件環繞爐管外壁,分單溫區、三溫區或多溫區,PID/可控硅控溫,恒溫區長度300–1000 mm,均勻性高。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
③兩端水冷法蘭配進出氣口、真空接口、壓力表、KF卡箍,可在10?1–10??3Pa 高真空或N?/Ar/H?/混合氣下工作。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司

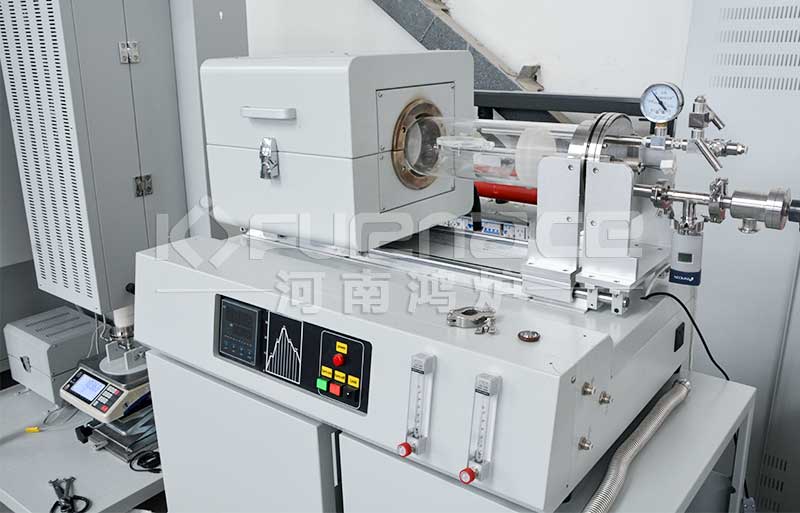

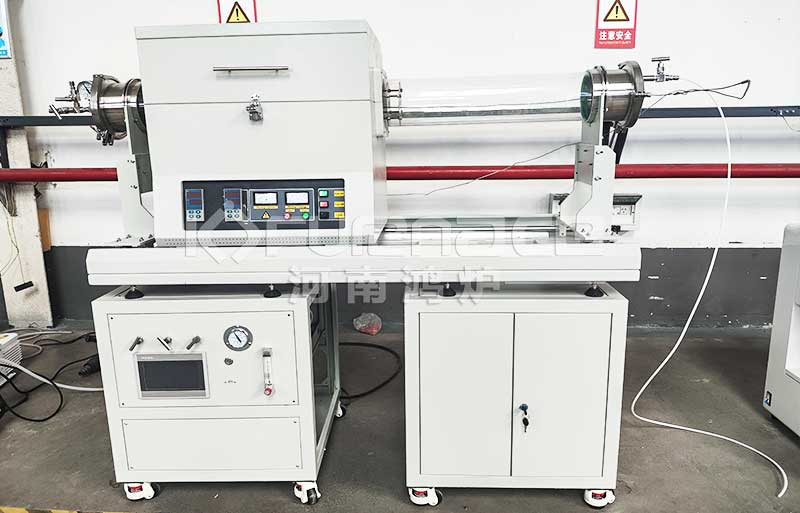

④開啟式或滑軌式爐體可實現快速冷卻(滑移出爐管或打開爐殼),RTP機型用鹵素?zé)艏訜?,升溫速率可達50 ℃/s。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司二、核心工藝與性能指標iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
|
| 工藝類別 |
典型溫度 |
目的 |
適用材料 |
| 真空退火 |
600–1200 ℃ |
去應力、除氣、防氧化 |
不銹鋼、銅合金、鈦合金、薄膜材料 |
| 氫氣/氮?dú)夤饬镣嘶?/span> |
800–1100 ℃ |
獲得光亮的金屬表面 |
精密鋼管、毛細管、絲材 |
| 擴散/氧化/摻雜 |
400–900 ℃ |
半導體結區調控 |
Si片、GaAs、太陽能電池 |
| 快速退火(RTP) |
室溫-900 ℃ |
離子注入激活、致密化 |
晶圓、氧化物薄膜 |
| 炭化/石墨化 |
300–1600 ℃ |
制備碳纖維、生物炭 |
聚合物、生物質 |
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司三、典型應用場景iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
①金屬加工領域iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
鈦合金應力消除:在無氧狀態下進行退火處理,防止材料脆化。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
高速鋼真空回火:優化硬度與韌性平衡,延長工具使用壽命。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
②半導體制造iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
硅片退火:在惰性氣體保護下修復晶格缺陷,提升導電性能。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
化合物半導體生長:通過精確控溫實現GaN、SiC等材料的單晶制備。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
③陶瓷與玻璃制造iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
陶瓷燒結:在真空或還原氣氛下促進致密化,提升機械強度。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
玻璃退火:消除內部應力,防止開裂。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
④新能源領域iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
太陽能電池板制造:通過真空退火優化硅基材料電學性能。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
鋰電池正極材料處理:在惰性氣氛下改善材料結晶度。
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司四、管式真空退火爐的設備選型關鍵指標iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
①溫度范圍與均勻性iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
基礎研究需覆蓋200-1200℃,均勻性±1℃以內。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
高溫材料制備需1400℃以上,選擇硅鉬棒加熱元件。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
②真空系統配置iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
機械泵適用于一般退火工藝(10?²Pa)。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
分子泵用于高純度材料制備(10??Pa)。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
③氣氛控制能力iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
惰性氣氛(N?/Ar):防止氧化,適用于金屬退火。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
還原性氣氛(H?):用于催化退火研究。iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
五、優勢與局限iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
1、優勢iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
①爐管密封好,易實現真空或可控氣氛,氧化/脫碳風險低iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
②溫區獨立可調,適合梯度退火或長恒溫區工藝iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
③結構緊湊、占地小,開啟式/滑軌設計換樣快,適合實驗節奏iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
④可與質量流量計、尾氣處理、冷阱聯用,工藝數據可追溯iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
2、局限iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
①裝載量?。ǖ湫?–10 kg/批),不適合大工件或連續大生產iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
②爐管為易耗件,高溫氫氣或含硫氣氛下壽命縮短iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
③長工件需多次推進,生產效率低于輥底式、網帶式連續爐iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
iQV高溫箱式電阻爐,管式爐,真空退火爐,真空燒結爐,管式高溫爐-鄭州科佳電爐有限公司
如需進一步對比型號或獲取真空泵、氣路、冷阱的配套方案,可再告訴我您的材料類型、尺寸、目標溫度及產能要求,我可幫您列出詳細型號與方案配置。
