當前位置:首頁 > 產品中心 > 管式爐 > 升華爐

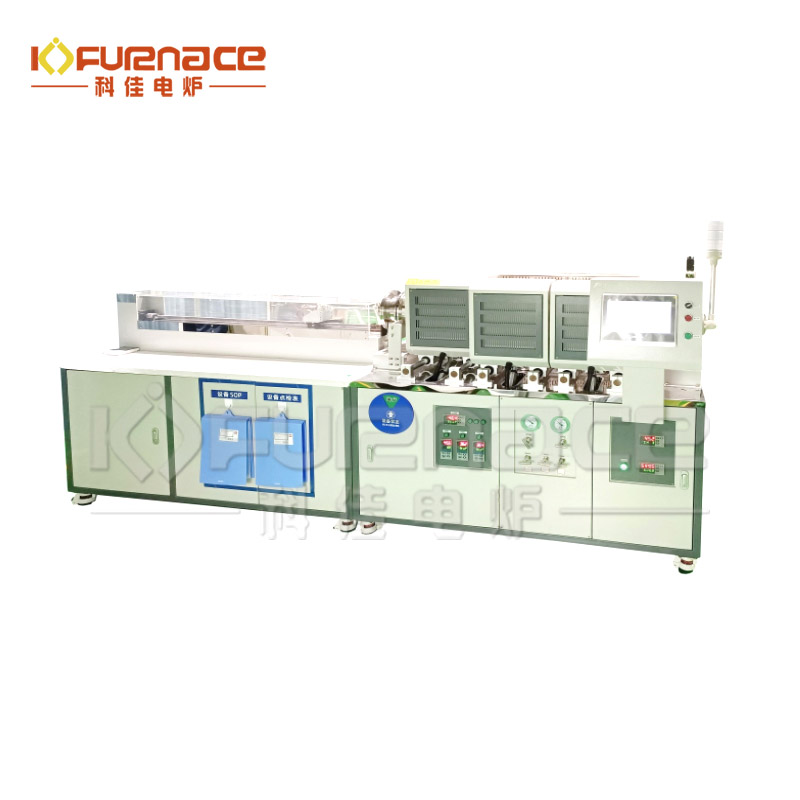

升華爐
圖片點擊可放大
產品型號：KJ-TG800-S150CK3
主要用途：爐膛分為三個獨立單元，均可獨立控溫，加熱結束后爐膛均可通過按鈕控制前后自動分開成兩半，管子暴露在室溫環境下，底部風扇強制風冷對其散熱。
在線咨詢報價聯系熱線：177-3714-9370
可選配置：該爐可配通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出。
圖片點擊可放大
設備介紹
爐膛分為三個獨立單元，均可獨立控溫，控溫系統選用10英寸工控觸摸屏，可設置5個控溫段落，升溫降溫均可設置程序控制，控溫精度±1℃，數據實時顯示和記錄，并能通過U盤導出csv表格形式?？商崆霸谟|摸屏系統內設定好溫度曲線、襯底移動的條件和時間、爐膛打開散熱的條件等整個工藝流程參數，裝好樣品后，關上法蘭。通過一鍵操作，設備可自動完成三個溫區的加熱和樣品移動等所有功能。進氣閥和流量的控制、真空泵和真空度的控制均可在觸摸屏上直接操作，觸摸屏界面模擬顯示動作過程。亦可實現半自動功能，由人工分步驟操作設備自動運行。產品優勢
自動控制流程可提前在觸摸屏系統內設定好整個工藝流程參數，通過一鍵操作，設備可自動完成三個溫區的加熱和樣品移動等所有功能
智能控溫系統控溫系統選用10英寸工控觸摸屏，可設置5個控溫段落，升溫降溫均可設置程序控制，控溫精度±1℃
風冷散熱系統加熱結束后爐膛均可通過按鈕控制前后自動分開成兩半，管子暴露在室溫環境下，底部風扇強制風冷對其散熱
超溫報警功能具有自動連續PID調節、超溫報警、斷偶指示等功能
數據可存儲導出數據實時顯示和記錄，并能通過U盤導出csv表格形式，數據可存儲三個月
可抽真空通氣氛抽真空度大氣到≤5Pa小于5min，設定真空度自動保持，可通多種氣氛
技術參數
| 升華爐 | |
| 加熱爐部分 | |
| 爐膛模式 | 前后移動開啟式爐膛（三個工藝爐膛） |
| 顯示模式 | 10英寸觸摸屏 |
| 加熱元件 | 短紅外波燈管，上下水平面獨立加熱 |
| 工作溫度 | ≤800℃ |
| 升溫速率 | 5～10℃/s |
| 襯底移動 | 有，速度可調 |
| 溫區長度 | 200mm（恒溫區100*100mm） (更多尺寸可根據客戶需求定制) |
| 快速降溫 | ≥1℃/S |
| 爐管規格 | Φ150*1400mm (更多尺寸可根據客戶需求定制) |
| 控溫精度 | ±1℃ |
| 密封方式 | 快速法蘭密封 |
| 超溫報警 | 有 |
| 過流保護 | 有 |
| 斷偶提示 | 有 |
| 測溫元件 | N型熱電偶 |
| 爐膛材料 | 氧化鋁纖維 |
| 傳動機構 | |
| 樣品移動 | 伺服電機驅動推桿帶動襯底移動 |
| 運行軌道 | 石英管內設計有雙層軌道 |
| 推桿移動速度 | 可調 |
| 導軌水平度 | ≤1mm/m |
| 推桿定位誤差 | ≤1mm |
| 防撞措施 | 超力矩自動急停，脫鉤 |
| 蒸發距離 | 襯底下平面和源上平面間距最小2mm,且可根據需要調節 |
| 速度誤差 | ≤0.5% |
| 真空與氣氛 | |
| 抽真空能力 | 大氣到≤5Pa小于5min，設定真空度自動保持 |
| 氣壓范圍 | 10-3Pa～105Pa，機械泵極限≤5Pa |
| 氣路系統 | |
| 3路進氣 | |
| 不銹鋼混合罐（帶指針式壓力表） | |
| 超壓保護（≥1atm），根據設定壓力值自動排氣 | |
| 控制系統 | |
| 半自動運行 | 手動按鈕，電動運行 |
| 全自動運行 | 顯示整個工藝流程且一鍵操作 |
| 溫度數據存儲 | 可存儲數據 |
| 數據導出 | U盤導出csv格式數據 |
| 工藝曲線 | 設備端觸摸屏顯示實時曲線并記錄 |
