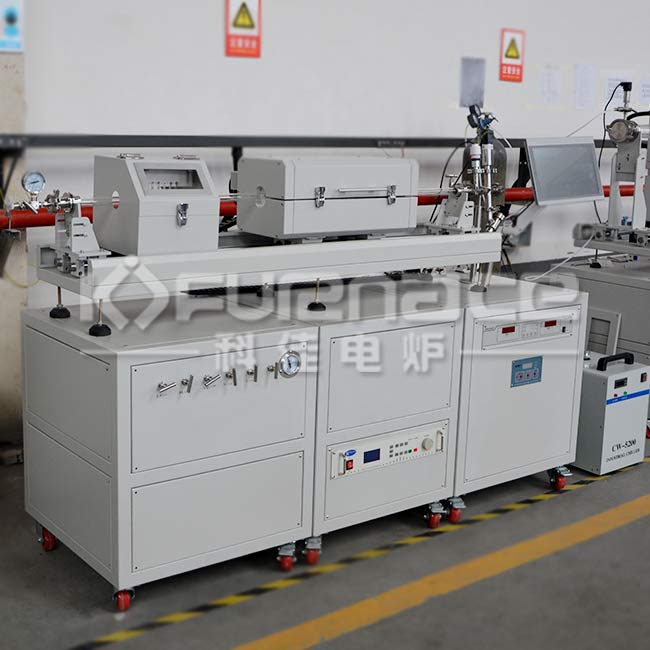

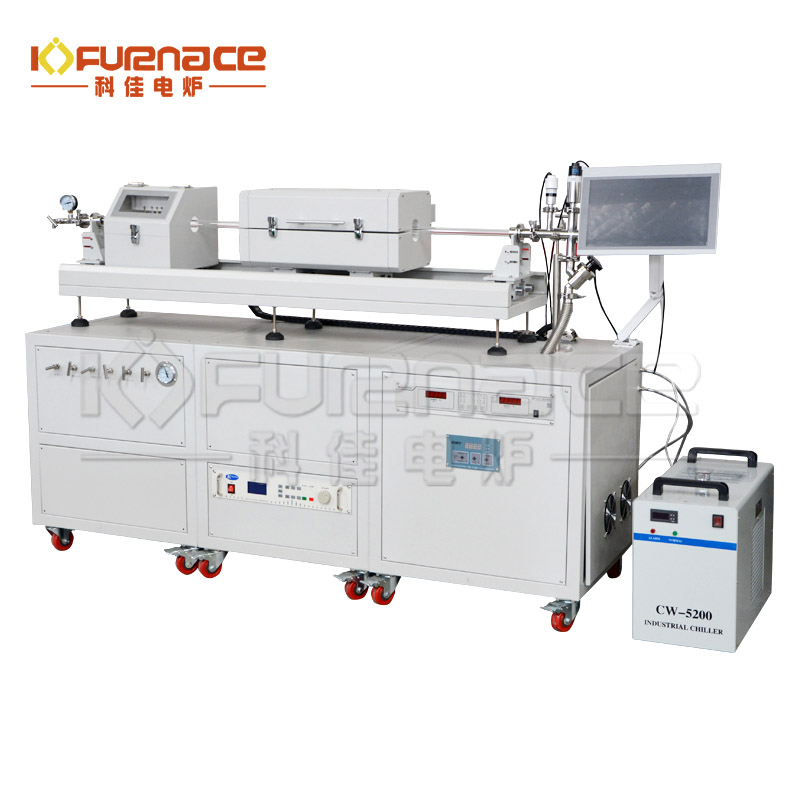

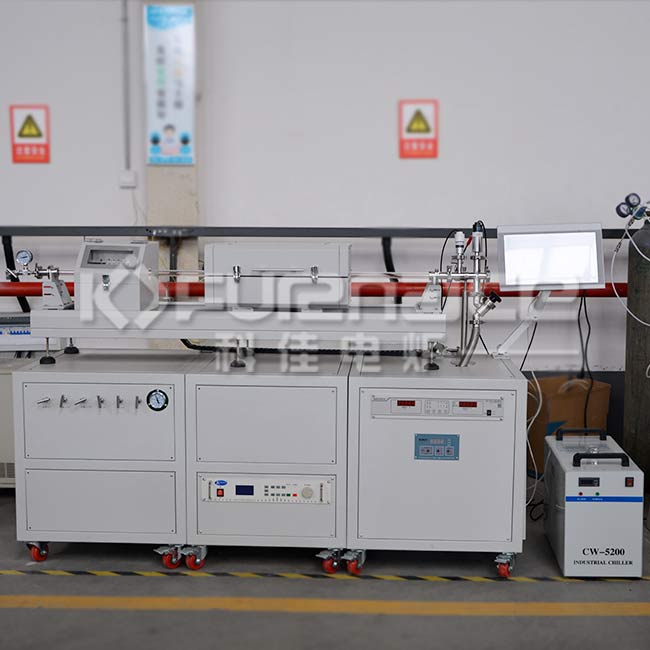

搖臂式集成控制PECVD設備
產品型號：KJ-PECVD-L
主要用途：科佳高真空PECVD設備由管式爐、真空系統、氣體供應系統、射頻電源系統等組成。該系統主要用于金屬薄膜、陶瓷薄膜、復合薄膜、石墨烯等的生長，，如SiOx、SiNx、SiOxNy和非晶硅（a-Si:H）。
圖片點擊可放大
設備介紹
科佳高真空PECVD設備由管式爐、真空系統、氣體供應系統、射頻電源系統等組成。通過射頻電源將石英真空室中的氣體改變?yōu)殡x子狀態，等離子體化學活性很強，很容易發生反應，在基片上沉積出所期望的薄膜。該系統主要用于金屬薄膜、陶瓷薄膜、復合薄膜、石墨烯等的生長。產品優勢
更好的沉積效率PECVD比普通CVD具有更高的化學氣相沉積速率、更好的均勻性、一致性和穩定性
所需溫度更低PECVD對于化學氣相沉積需要比普通CVD更低的溫度
成品質量好具有基本溫度低、沉積速率快、成膜質量好、針孔較少、不易龜裂等優點
技術參數
| 產品名稱 | 搖臂式集成控制PECVD設備 |
| 產品型號 | KJ-PECVD |
| 第一部分滑軌管式爐部分 | |
| 爐管尺寸 | Φ25mmX1600mm（最終長度取決于最終設計） |
| 爐管材料 | 石英管 |
| 加熱區 | 200+200mm (雙溫區) |
| 工作溫度 | ≤1100°C |
| 最高溫度 | 1200°C |
| 溫度控制方法 | N型熱電偶 |
| 控制方式 | 觸摸屏控制，帶獨立搖臂，可根據實際需要調節溫控屏角度，使用更方便 |
| 溫度控制精度 | ±1℃ |
| 溫度控制保護 | 具有過熱和燒毀保護功能 |
| 加熱速率 | 建議≤10ºC/min，最大20ºC/min |
| 加熱元件 | 電阻絲 |
| 工作電壓 | 交流220V單相50HZ/60HZ（電路電壓用戶可選擇定制） |
| 加熱功率 | 4KW |
| 爐膛材料 | 氧化鋁多晶纖維 |
| 爐膛結構 | 爐體有滑軌，可實現快速加熱和冷卻 |
| 真空法蘭 | 標準配置配有兩個不銹鋼真空法蘭，已安裝機械壓力表和不銹鋼截止閥 |
| 密封系統 | 爐管和法蘭采用硅膠O型圈擠壓密封，拆卸方便，可反復拆卸，氣密性好。 |
| 外殼 | 碳鋼或不銹鋼外殼 |
| 可選 | 輔助冷卻風扇 |
| 第二部分真空系統部分 | |
| 名稱 | 真空系統 |
| 主要參數 | 1.采用中國品牌高真空分子泵組，極限真空度可達6.7x10-3pa（空冷狀態） 2.KF25快速連接，不銹鋼波紋管，手動擋板閥和法蘭，真空泵連接； 3、數字真空顯示，測量范圍為5×10-50-150mbar，測量精度高 |
| 第三部分供氣系統部分 | |
| 名稱 | 四通質量流量計 |
| 主要參數 | 四通道精密質量流量計：觸摸屏控制、數字顯示、自動控制 1、流量范圍：MFC 1-MFC3:10-1000sccm可調 MFC1:CH4 0-10sccm MFC2:H2 0-200sccm MFC3:0-200sccm MFC4:0-300sccm 控制精度：±1.5%F.S。 2.一個混合罐 3.供氣系統左側安裝4個不銹鋼針閥，可手動控制4種氣體； 4.進風口和出風口：4進1出 流量控制：LCD觸摸屏 注：不支持液體或腐蝕氣體。 |
| 第四部分等離子電源部分 | |
| 名稱 | 500W等離子電源 |
| 功率范圍 | 0-500W（連續可調） |
| 工作頻率 | 13.56兆赫+0.05% |
| 操作模式 | 連續輸出 |
| RF輸出阻抗接口 | N型，內螺紋（50Ω） |
| 功率穩定性 | ≤2W |
| 電源保護設置 | 直流過流保護、功率放大器過溫保護、反射功率保護 |
| 冷卻法 | 空氣冷卻 |
