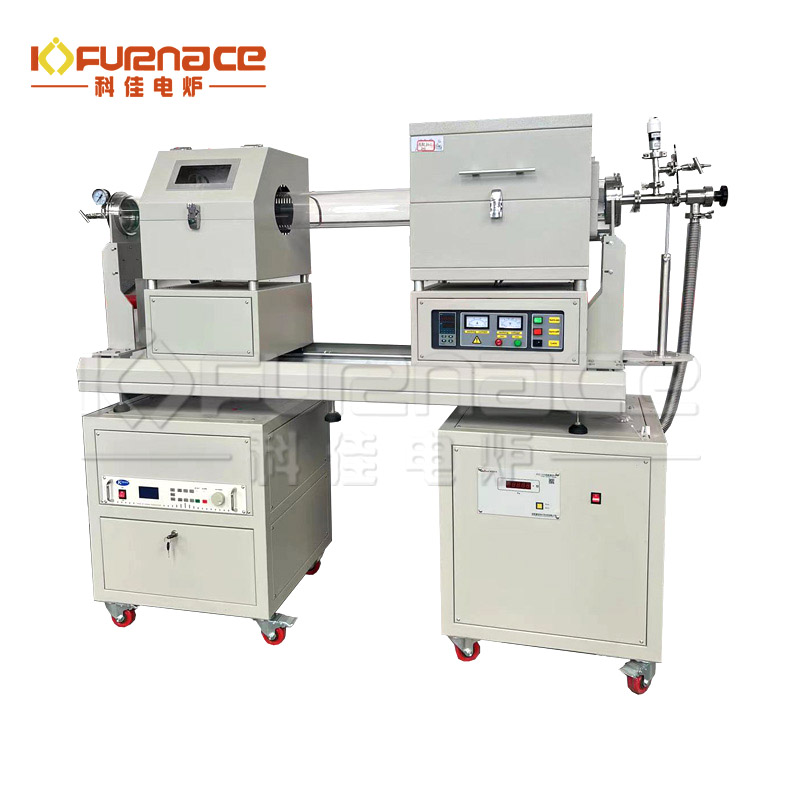

管式PECVD系統
產品型號：KJ-T1200
主要用途：該系統廣泛應用于沉積高質量、SiO2薄膜、Si3N4薄膜、金剛石薄膜、硬質薄膜、光學薄膜和炭納米管（CNT）、石墨烯材料等。
圖片點擊可放大
設備介紹
PECVD系統是借助微波或射頻等使含有薄膜組成原子的氣體電離，在局部形成等離子體，而等離子體化學活性很強，很容易發生反應，在基片上沉積出所期望的薄膜, 該系統廣泛應用于沉積SiO2薄膜、Si3N4薄膜、金剛石薄膜、硬質薄膜、光學薄膜和炭納米管（CNT）、石墨烯材料等。
工作原理
PECVD技術是在低氣壓下，利用低溫等離子體在工藝腔體的陰極上（即樣品放置的托盤）產生輝光放電，利用輝光放電（或另加發熱體）使樣品升溫到預定的溫度，然后通入適量的工藝氣體，這些氣體經一系列化學反應和等離子體反應，最終在樣品表面形成固態薄膜。在反應過程中，反應氣體從進氣口進入爐腔，逐漸擴散至樣品表面，在射頻源激發的電場作用下，反應氣體分解成電子、離子和活性基團等。這些分解物發生化學反應，生成形成膜的初始成分和副反應物，這些生成物以化學鍵的形式吸附到樣品表面，生成固態膜的晶核，晶核逐漸生長成島狀物，島狀物繼續生長成連續的薄膜。在薄膜生長過程中，各種副產物從膜的表面逐漸脫離，在真空泵的作用下從出口排出。其工藝原理示意圖如圖1所示。
PECVD設備工作原理示意圖
基本結構

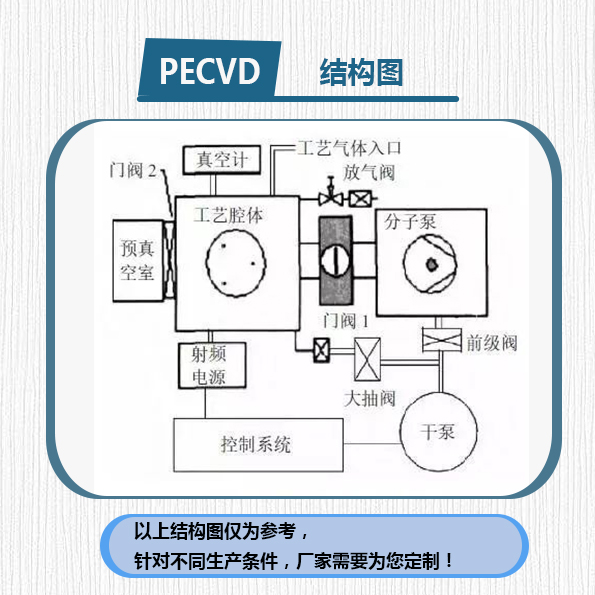

PECVD設備主要由真空和壓力控制系統、淀積系統、氣體及流量控制、系統安全保護系統、計算機控制等部分組成。其設備結構框圖如下圖所示。
PECVD結構示意圖
產品優勢
1、加熱元件采用摻鉬合金加熱絲，爐膛保溫保溫材料采用氧化鋁陶瓷纖維材料，保溫性能好，耐用，拉伸強度高，無雜球，純度高，節能效果明顯。
2、整個爐體采用雙層內膽式結構，中間有氣隙隔離，即使?fàn)t膛溫度高達1200℃，爐體表面仍然可以安全觸摸無滾燙感覺。
3、爐膛采用節能材料制作，整機能耗明顯低于傳統產品，節能環保。
4、爐體配有：輸出電壓和輸出電流監測表，爐子加熱狀態一目了。
5、超溫報警并斷電，漏電保護，操作安全可靠具有多重防護功能。
2、整個爐體采用雙層內膽式結構，中間有氣隙隔離，即使?fàn)t膛溫度高達1200℃，爐體表面仍然可以安全觸摸無滾燙感覺。
3、爐膛采用節能材料制作，整機能耗明顯低于傳統產品，節能環保。
4、爐體配有：輸出電壓和輸出電流監測表，爐子加熱狀態一目了。
5、超溫報警并斷電，漏電保護，操作安全可靠具有多重防護功能。
技術參數
| 產品名稱 | 管式PECVD系統 |
| 滑道管式爐部分 | |
| 產品型號 | KJ-T1200 |
| 加熱區長度 | 300mm（其他尺寸可根據客戶需求定制） |
| 爐管尺寸 | 直徑120*1600mm（其他尺寸可根據客戶需求定制） |
| 工作溫度 | ≦1100℃ |
| 最高溫度 | 1200℃ |
| 測溫元件 | N型熱電偶 |
| 溫控系統 | 30段PID微電腦可編程自動控制 |
| 保溫溫控精度 | ±1℃ |
| 溫控保護 | 具有超溫和斷偶保護功能 |
| 升溫速率 | 0-10℃/min |
| 加熱元件 | 電阻絲 |
| 爐膛材料 | 采用多晶纖維爐膛材料，材料保溫性能好、反射率高、溫場均衡 |
| 密封系統 | 該爐爐管與法蘭之間采用O型圈擠壓密封、撤卸方便、可重復撤卸，氣密性好 |
| 爐 管 | 高純石英管 |
| 法 蘭 | 304不銹鋼密封法蘭，已安裝機械壓力表和不銹鋼截止閥，方便拆卸，放取材料 |
| 爐體結構 | 厚鋼板雙向滑軌，可實現管式爐移動，達到快速升溫和降溫 |
| 真空系統部分 | |
| 名稱 | 旋片泵 |
| 主要參數 | 極限真空度10Pa（包含KF25接口、真空擋板閥和可移動箱體） |
| 真空顯示 | 電阻數顯真空計，顯示范圍標準大氣壓--10-1pa |
| 氣路系統部分 | |
| 名稱 | 四路質量流量計 |
| 氣路 | 四路 |
| 流量控制 | 數字顯示，每路氣體含有針閥單獨控制，氣體流量自動控制 |
| 進出氣口 | 四進一出，內置精密混氣罐 |
| 鏈接方式 | 雙卡套接頭 |
| 流量范圍 | MFC1-MFC4：0-500sccm（量程可選） |
| 控制精度 | ±1.5%F.S左右，量程不同，略有差別 |
| 等離子射頻器部分 | |
| 名稱 | 射頻自動匹配器 |
| 匹配功率范圍 | 0-500W |
| 工作頻率 | 13.56MHZ+0.005% |
| 正常工作反射功率 | ＜3W |
| 匹配時間 | ＜3S |
| 傳輸效率 | ＞90% |
